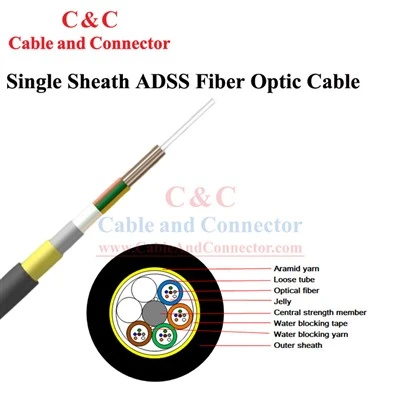

ADSS 광섬유 케이블, ADSS 광섬유는 전력 시스템 전송 타워를 사용하는 고전압 전송선에 사용되며 전체 광케이블은 비금속 매체, 자체 지지형 서스펜션입니다. ADSS 광케이블 전기장 강도가 가장 작은 송전탑에 위치합니다. 느슨한 튜브 구조, 젤리로 채워진 튜브, 비금속 중앙 강도 부재 주위에 배치된 요소(튜브 및 필러 로드), 케이블 코어를 묶는 데 사용되는 폴리에스터 원사, 케이블 코어를 감싸는 방수 테이프, 강화된 아라미드 원사 및 외부 PE 칼집. 요약하면, ADSS 케이블은 완전 유전체, 자체 지지 구조가 돋보이는 광섬유 케이블 유형으로 현대 통신 네트워크에 안정적이고 효율적인 데이터 전송 솔루션을 제공합니다.
섬유 색상 코드
각 튜브의 섬유 색상은 1번 파란색부터 시작됩니다.
|
1 |
2 |
3 |
4 |
5 |
6 |
|
파란색 |
주황색 |
녹색 |
갈색 |
회색 |
하얀색 |
B 세워질 송전선:
a: 정격 전압 및 최대 작동 전압
b: 타워 유형 및 전선, 접지선 유형 및 레이아웃
c: 인장 구간 길이, 표준 Gap(스팬, 최대 수평 스팬, 최대 수직 스팬을 나타냄)
d: 각 장력 구간의 도체 및 접지선의 최대 처짐.
케이블 구조 및 매개변수
|
에스엔에스 |
안건 |
단위 |
값 |
|
|
1 |
섬유수 |
세다 |
4 |
6/8/12/24 |
|
2 |
튜브당 섬유 수 |
세다 |
4 |
6 |
|
3 |
요소 수 |
세다 |
6 |
6 |
|
7 |
케이블 직경(±5%) |
밀리미터 |
10.2 |
10.2 |
|
8 |
케이블 중량(±10%) |
kg/km |
72 |
74 |
|
9 |
단기적인 긴장 |
N |
1800 |
1800 |
|
10 |
단기 호감 |
N/100mm |
1000 |
1000 |
|
11 |
최대 스팬 |
m |
50 |
50 |
|
12 |
바람 속도 |
m/s |
25 |
25 |
|
13 |
얼음 두께 |
밀리미터 |
0 |
0 |
참고: 기계적 크기는 공칭 값입니다.
광케이블의 특성
1 분. 설치를 위한 굽힘 반경
정적: 15 x 케이블 직경
동적: 20 x 케이블 직경
2) 적용온도범위
작업: - 40도 ~ +60도
설치: -10도 ~ +60도
보관/운송: - 40도 ~ +60도
3) 주요 기계 및 환경 성능 시험
|
안건 |
시험 방법 |
수락 조건 |
|
인장강도 IEC 60794-1-2-E1 |
- 부하 : 단기 긴장 - 케이블 길이 : 약 50m - 로딩 시간: 1분 |
- 섬유 변형 £ 0.33% - 섬유 파손 및 피복 손상이 없습니다. |
|
크러시 테스트 IEC 60794-1-2-E3 |
- 부하 : 단기 크러쉬 - 로딩 시간: 1분 |
- 손실 변화 £ 0.1dB@1550nm - 섬유 파손 및 피복 손상이 없습니다. |
광섬유의 특성
|
G652D 광섬유 정보 |
|
|
모드 필드 직경(1310nm) |
9.2mm±0.4mm |
|
모드 필드 직경(1550nm) |
10.4mm±0.8mm |
|
케이블 광섬유의 차단 파장(λcc) |
£1260NM |
|
1310nm에서의 감쇠 |
£0.36dB/km |
|
1550nm에서의 감쇠 |
£0.22dB/km |
|
1550nm에서의 굽힘 손실(100회전, 반경 30mm) |
£0.05dB |
|
제로 분산 파장 |
1300nm-1324nm |
|
1288~1339nm 범위의 분산 |
£3.5ps/(nm•km) |
|
1271~1360nm 범위의 분산 |
£5.3ps/(nm•km) |
|
1480~1580nm 범위의 분산 |
£20ps/(nm•km) |
|
1550nm에서의 분산 |
£18ps/(nm•km) |
|
제로 분산 파장에서의 분산 기울기 |
£0.092ps/(nm2•km) |
설계조건
|
프로젝트 I |
프로젝트 II |
|
섬유 코어 |
섬유 코어 |
|
설치 범위 |
최대. 허용 장력 |
|
전압등급 |
전압등급 |
|
최대, 최소, 평균 온도 |
|
|
최대. 바람 속도 |
|
|
최대. 얼음 피복 두께 |
|
