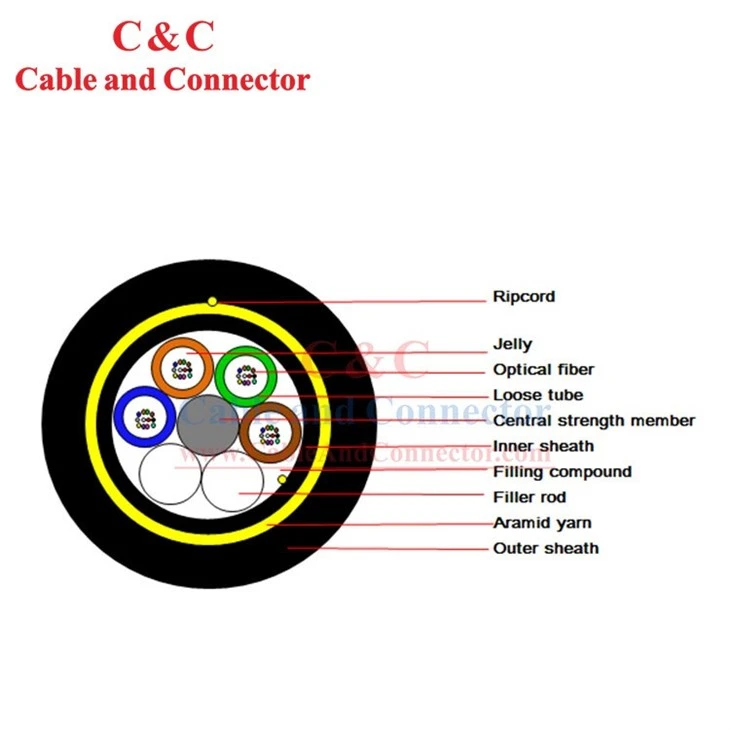

OPGW ADSS, ADSS(All-Dielectric Self-Supporting) 광섬유 케이블은 공중 설치용으로 설계된 광통신 케이블 유형입니다. 별도의 지지 구조가 필요한 기존 케이블과 달리 ADSS 케이블은 자체 지지형으로 설계되어 추가 메신저 와이어나 금속 부품이 필요하지 않습니다. 느슨한 튜브 구조, 젤리로 채워진 튜브, 비주위 주위에 배치된 요소(튜브 및 필러 로드) 금속성 중앙 강도 부재, 케이블 코어를 묶는 데 사용되는 폴리에스터 원사, 케이블 코어 구멍에 채워진 컴파운드, PE 내부 피복, 아라미드 실 강화 및 PE 외부 피복.
ADSS 광섬유 케이블 특성
1. 단일 모드, 다중 모드 광섬유 및 통합 광케이블 설계.
2. 매끄러운 외관으로 케이블의 공기 역학적 성능이 뛰어납니다.
3. 모든 미디어 광케이블 구조는 설치 및 유지 관리에 도움이 됩니다.
4. 열악한 환경의 요구 사항을 충족하기 위해 광범위한 온도 적응, 작은 선형 팽창 계수.
5. 누설 마크 저항 전압 25KV.
6. 비틀림 균형과 아라미드 권선으로 케이블의 인장 강도와 방탄 성능이 매우 높습니다.
케이블 구조 및 매개변수
|
SN |
안건 |
단위 |
값 |
|
|
1 |
섬유수 |
세다 |
24 |
48 |
|
2 |
튜브당 섬유 수 |
세다 |
12 |
12 |
|
3 |
요소 수 |
세다 |
6 |
6 |
|
4 |
케이블 직경 |
mm (±5%) |
14.1 |
14.1 |
|
5 |
케이블 무게 |
kg/km (±10%) |
159 |
164 |
|
6 |
단기적인 긴장 |
N |
7400 |
7400 |
|
7 |
단기 호감 |
N/100mm |
2200 |
|
참고: 기계적 크기는 공칭 값입니다.
광케이블의 특성
1 분. 설치를 위한 굽힘 반경
정적: 10 x 케이블 직경
동적: 20 x 케이블 직경
2) 적용온도범위
작업: -40도 ~ +60도
설치: -10도 ~ +60도
보관/운송: -40도 ~ +60도
3) 주요 기계 및 환경 성능 시험
|
안건 |
시험 방법 |
수락 조건 |
|
인장강도 IEC 60794-1-2-E1 |
- 부하 : 단기 긴장 - 케이블 길이 : 약 50m - 로딩 시간: 1분 |
- 섬유 변형 £ 0.33% - 섬유 파손 및 피복 손상이 없습니다. |
|
크러시 테스트 IEC 60794-1-2-E3 |
- 부하 : 단기 크러쉬 - 로딩 시간: 1분 |
- 손실 변화 £ 0.1dB@1550nm - 섬유 파손 및 피복 손상이 없습니다. |
주문 정보
|
섬유 종류 |
섬유 코어 |
설치 범위 |
최대. 허용 장력 |
시스/자켓(재료) |
최대. 바람 속도 |
최대. 얼음 피복 두께 |
최대, 최소, 평균 온도 |
|
|
체육 |
에 |
|||||||
|
단일 모드 B1-G.652D-9/125mm |
2코어 |
50미터 |
4KN |
전압 등급:<110KV
|
Voltage grade: >110KV
|
초당 몇 미터입니까? |
겨울 최대. 얼음 피복 두께
|
- 학위 ~+ 학위 |
|
단일 모드 B4-G.655 |
4코어 |
60미터 |
6KN |
|||||
|
다중 모델 A1a-50/125mm |
6개 코어 |
80미터 |
9KN |
|||||
|
다중 모델 A1b-62.5/125mm |
8개 코어 |
100미터 |
12KN |
|||||
|
또는 고객이 지정함 |
12개 코어 |
120미터 |
15KN |
|||||
|
24개 코어 |
150미터 |
18KN |
||||||
|
36개 코어 |
200미터 |
19KN |
||||||
|
48개 코어 |
250미터 |
21쿠나 |
||||||
|
72개 코어 |
300미터 |
24KN |
||||||
|
96 코어 |
400미터 |
26KN |
||||||
|
144개 코어 |
600미터 |
27KN |
||||||
|
또는 고객이 지정함 |
또는 고객이 지정함 |
또는 고객이 지정함 |
||||||
