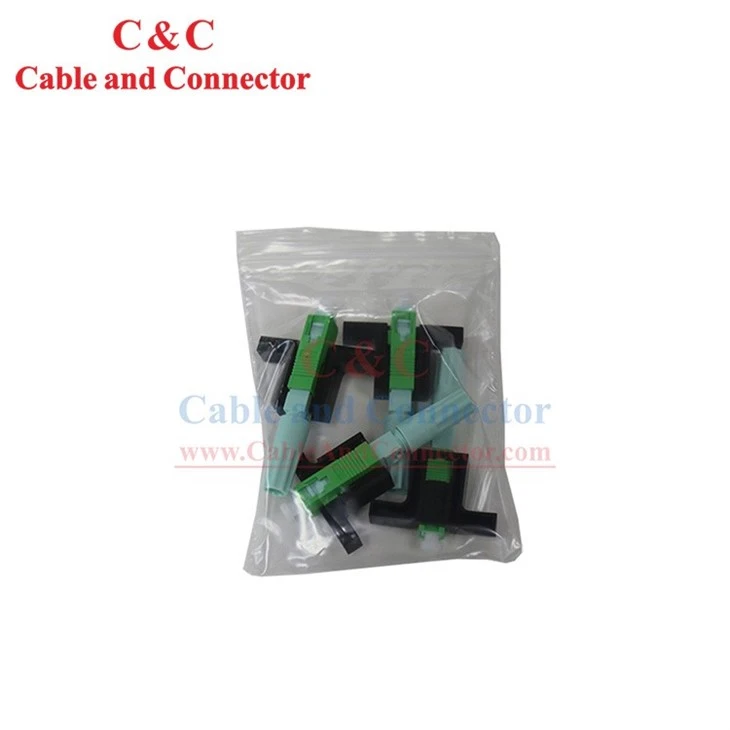

Sc Apc 퀵 커넥터, 나선형 광섬유 고속 커넥터 애플리케이션: SC APC 고속 커넥터는 통신 네트워크, 데이터 센터, CATV(케이블 텔레비전) 등을 포함한 다양한 광섬유 애플리케이션에 일반적으로 사용됩니다. T 스텐트가 있는 SC/APC 고속 커넥터(CC-FCWT-SA58), 적합 대상: 2x3&1.6x2 케이블, 삽입 손실: 0.3dB 이하, 반사 손실 55dB 이상, SC /APC 유형 커넥터, FTTH 드롭 케이블에 적합합니다. 길이: 58MM.
크기 가변 절단 클램프의 작동 원리 및 적용 범위
|
슬라이스 위치 |
A |
B |
C |
D |
E |
|
슬라이스와 식칼 사이의 거리 |
12.20±0.2mm |
12.60±0.2mm |
13±0.2mm |
13.40±0.2mm |
13.80±0.2mm |
|
추천 식칼 |
|
피지쿠라 TC-30 |
스미토모 FC-6S |
(주)NWC OFC-1 |
|
|
절단 길이 |
29.4 밀리미터 |
29.4 밀리미터 |
29.4 밀리미터 |
29.4 밀리미터 |
29.4mm |
|
참고: 보조 절단 클램프의 기본값은 C입니다. |
|||||
섬유 절단 길이 검사 방법 및 보조 절단 클램프 조정 방법
|
|
V 홈에서 Φ0.25mm 코드 굽힘 |
길이검사 |
보조 절단 클램프 조정 방법 |
|
1 |
굽힘이나 작은 굽힘이 없습니다. |
너무 짧아 |
위치 B({0}}.4mm 길이 증가) 또는 위치 A(0.8mm 길이 증가)로 조정합니다. |
|
2 |
섬유 굴곡 높이는 에 가깝거나aV 그루브보다 약간 높음 |
좋아요 |
미확정 |
|
3 |
섬유 굽힘 높이는 화살표에 가깝거나 그보다 높습니다. |
너무 오래 |
D 위치({0}}.4mm 길이 감소) 또는 E 위치(0.8mm 길이 감소)로 조정하세요. |
